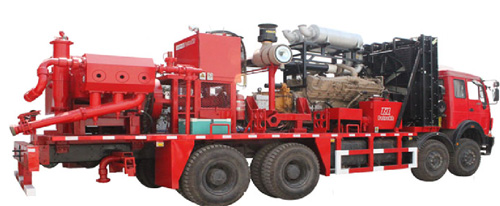

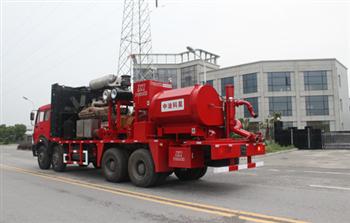

Camion de fracturation YLC105-1490 (2000)

Le camion de fracturation YLC105-1490 (2000) appartient à une unité de fracturation montée sur camion utilisée dans les champs pétroliers et gaziers. Il est adapté à divers travaux de fracturation dans des puits de grande, moyenne et petite profondeur. Avec les pompes à pistons triples 3ZB-1490, la pression maximale générée peut atteindre 105 MPa. Les principaux composants de cette unité de fracturation sont le châssis, le moteur de pont, la transmission hydraulique, la pompe à pistons triples, le collecteur haute et basse pression, ainsi que le système de commande hydraulique/pneumatique.

Cliquez pour agrandir

Caractéristiques

1. L'unité de fracturation montée sur camion 2000/YLC105-1490 est adaptée au pompage de divers liquides de pompage, y compris ceux contenant des agents de soutènement pour la fracturation hydraulique et acide. Elle fonctionne également bien pour les tests de pression.

2. La sécurité et la fiabilité de fonctionnement sont assurées grâce au système de contrôle à distance, au véhicule de données et à la technologie de contrôle réseau.

3. Un dispositif de double protection contre les surpressions est appliqué.

Produit	Camion de fracturation YLC2000 (Camion de fracturation 2000)
Châssis	Beiben 8 × 4/8 × 8 Optionnel : BENZ/MAN
Plateau Moteur	Cummins KTA50-G8/MTU12V-4000 (2250 ch)
Plateau Boîte de vitesses	BY2000/Allison S9820M
Pompe à pistons	Pompe à plunger quintuple de 2500
Pression maximale	105 MPa
2012 × 1410 ×1016 mm	33600 kg
Taille	11300 mm × 2500 mm × 4000 mm

Paramètres de performance (Fréquence de rotation du moteur n=1900 tr/min)

Rapport	Cycle d'eau spécifique	Débit (L/min)			Pression (MPa)
Diamètre		4”	4-1/2”	5”	4”	4-1/2”	5”
I	76	622	787	972	105	85	68.6
II	105	867	1097	1335	92	73	58
III	129	1060	1342	1657	76	60	47
IV	160	1318	1668	2059	61	48	38
Ⅴ	179	1476	1868	2307	54	43	34
Ⅵ	223	1837	2325	2870	43	34	27
Ⅶ	283	2333	2952	3644	34	27	21
