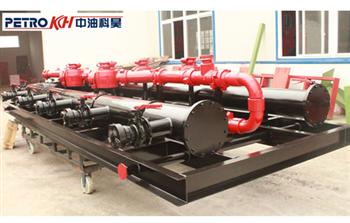

Le skid de manifold se compose généralement de cinq vannes à boisseau sphérique disposées en collecteur. Le collecteur de gaz monté sur skid est équipé de deux vannes à boisseau sphérique. Les vannes de collecteur de pétrole et de gaz adoptent une conception éprouvée métal sur métal à double étanchéité pour résister aux opérations en environnement difficile. Tous les modèles sont conformes à toutes les normes applicables.

Le skid de manifold dirige le pétrole ou le gaz du séparateur vers le brûleur de pétrole brut pour élimination, ou vers le réservoir tampon et le réservoir de jaugeage pour mesures et stockage, ou vers une ligne de production. Le collecteur de pétrole et de gaz isole également l'équipement de test pour éviter toute interruption de débit si l'équipement de test est temporairement mis hors service.

1. Des conceptions multiples permettent une variabilité accrue du débit et de la configuration d'entrée/sortie.

2. Par rapport aux alternatives traditionnelles à union à marteau, il offre une plus grande résistance aux vibrations.

3. Il présente de grands rayons de courbure dans les composants haute pression pour une résistance accrue au niveau des raccordements.

4. Une épaisseur de paroi plus robuste pour éviter les défaillances dans les zones à haut risque.

5. La suspension intégrée par câble enroulé pour le montage des composants haute pression du skid de manifold augmente la flexibilité et réduit le risque de fissures.

6. Des vannes d'isolement sont disponibles pour le contrôle de la vitesse du fluide.

Pression maximale 105 MPa

Quantité de camions de fracturation disponibles 8 ensembles de pompes de fracturation

Taille du collecteur principal 3"

Taille du collecteur de dérivation 3"
