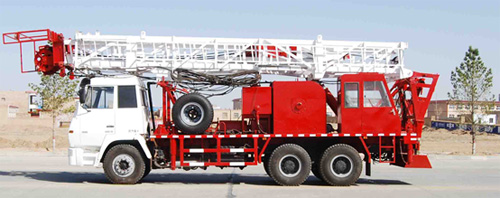

XJ250 Unité d'intervention
L'appareil de forage XJ250 comprend un treuil à tambour unique et un mât hydraulique double (ou simple) de levage. C'est un appareil de forage pour intervention sur puits. Sa puissance provient de la boîte de transmission hydraulique ou du moteur du châssis. Cet appareil de forage est de structure simple et adapté aux opérations mobiles. De plus, son installation est facile et sa maintenance pratique.
XJ250 Unité d'intervention
1. L'appareil de reconditionnement XJ250 adopte un derrick double de 21 m (68,90 pi) ou un derrick simple de 18 m (59,06 pi).
2. Un châssis chinois 6 × 4 ou 6 × 6 est proposé en option aux clients afin d'augmenter sa vitesse et sa capacité tout-terrain.
3. Pour le treuil à tambour unique, le tambour à sable et le frein de banc sont en option. De plus, les clients peuvent choisir le ralentisseur hydraulique 122 comme système d'assistance au freinage si nécessaire.
4. La sous-structure du derrick est suspendue à l'arrière de l'appareil de reconditionnement XJ250. Elle est configurée avec un simple établi et facile à installer.
5. Le système rotatif est optionnel pour réaliser une opération de rotation.
Le reconditionnement commence par le retrait de la tête de puits, puis soulève le support de tubing de la tête de cuvelage, commençant ainsi à tirer la complétion hors du puits. La colonne sera toujours maintenue en place par au moins un packer de production. Si le packer est récupérable, il peut être libéré assez facilement et retiré avec la colonne de complétion. S'il est permanent, il est courant de couper le tubing juste au-dessus et de retirer la partie supérieure de la colonne. Si nécessaire, le packer et le tubing restant dans le trou peuvent être fraisés, bien que plus couramment, la nouvelle complétion l'utilisera en plaçant un nouveau packer juste au-dessus et en faisant descendre un nouveau tubing jusqu'au sommet de l'ancien.
|
Modèle |
XJ250 |
|
Profondeur de service (tubing UE 2 7/8’’) |
3200 m |
|
Profondeur de reconditionnement (tige de forage 2 7/8’’) |
2000 m |
|
Charge maximale au crochet kN (lb) |
675 KN (151746 lb) |
|
Charge nominale au crochet Kn (lb) |
400 KN (89924 lb) |
|
Type de treuil |
≥ tambour simple / tambour double |
|
Puissance nominale du treuil |
187 KW/250HP |
|
Modèle de moteur |
CAT C-9 |
|
Puissance du moteur |
300 hp (224 KW) |
|
Hauteur du derrick |
18 m |
|
Diamètre du câble |
22 mm |
|
Nombre de brins effectifs |
6 |
|
Vitesse de levage maximale du crochet |
1,5 m/s |
