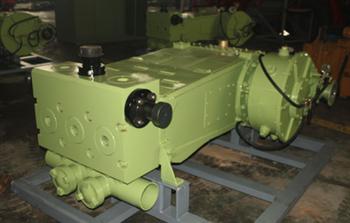

Pompe à pistons triplex 600 HP
La pompe à pistons triplex 600 HP est une pompe alternative horizontale à simple effet. Sa puissance d'entrée nominale maximale est de 600 HP. Cette pompe à déplacement positif est largement utilisée pour les opérations de workover intermittentes telles que l'acidification, la cimentation, la fracturation, le contrôle de puits et le remplissage de gravier. Ses composants principaux sont les assemblages de la partie puissance, les assemblages de la partie fluide et les assemblages de la boîte de vitesses réductrice. Grâce à sa puissance élevée, sa haute pression et son poids léger, la pompe à pistons triplex 600 HP convient à la cimentation hydraulique des puits de pétrole et de gaz, ainsi qu'aux travaux de fracturation de petite taille.
1. L'assemblage de la boîte de vitesses réductrice peut être installé du côté droit ou du côté gauche de la pompe. Il existe 17 configurations pour la boîte de vitesses réductrice, ce qui permet à cette pompe à pistons triplex 600 HP de s'adapter à diverses applications.
2. Deux tailles de corps de pompe sont conçues pour permettre l'installation de différents pistons afin d'obtenir différentes pressions et différents débits.
3. Le client peut choisir différents assemblages de garniture, assemblages de soupapes et bride de refoulement lors de l'achat de nos pompes à pistons triplex 600 HP. Plus d'options permettent de répondre à différentes exigences et de pomper des fluides spéciaux dans différentes conditions.
4. Le poids de la pompe ne changera pas considérablement en fonction de la taille du piston et d'autres options. L'erreur de poids de la pompe restera dans une marge de ±5 % du poids total.
|
Modèle |
Pompe 600 (Longue) |
Pompe 600 (Courte) |
|
Puissance au frein nominale max. |
447 KW |
447 KW |
|
Charge maximale sur la tige |
445000 N |
445000 N |
|
Longueur de course |
152.4 mm |
152.4 mm |
|
Cercle d'eau spécifique max. |
450 tr/min |
450 tr/min |
|
Rapport d'entraînement |
4.61:1 |
4.61:1 |
|
Dimension |
1626 × 1366 ×607 mm |
1292 × 1366 ×607 mm |
|
Poids |
2492 kg |
2155 kg |
|
Cercle d'eau spécifique |
50 |
120 |
200 |
300 |
450 |
|||||
|
Diamètre du piston |
Cylindrée (L/min) |
Pression (MPa) |
Cylindrée (L/min) |
Pression (MPa) |
Cylindrée (L/min) |
Pression (MPa) |
Cylindrée (L/min) |
Pression (MPa) |
Cylindrée (L/min) |
Pression (MPa) |
|
3” |
104 |
97.5 |
250 |
97.2 |
110 |
58.3 |
625 |
38.9 |
938 |
25.9 |
|
3-1/2” |
142 |
71.7 |
341 |
70 |
150 |
42.8 |
851 |
28.6 |
1277 |
19 |
|
4” |
185 |
54.9 |
445 |
54.6 |
196 |
32.8 |
1112 |
21.9 |
1668 |
14.6 |
|
4-1/2” |
235 |
43.4 |
563 |
43.2 |
248 |
25.9 |
1407 |
17.3 |
2111 |
11.5 |
-
-
