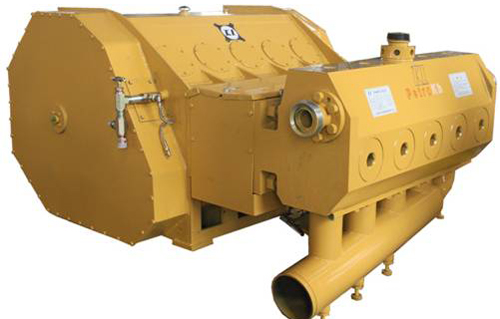

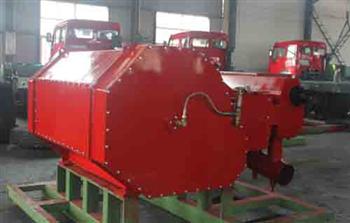

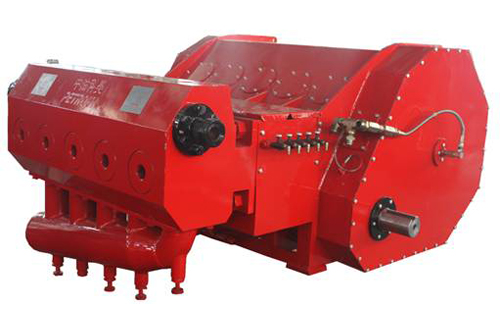

2500HP Quintuple Pump Unit
L'unité de pompe quintuple 2500HP est une pompe horizontale conçue pour répondre aux opérations pétrolières dans des conditions de pompage difficiles. Les pompes volumétriques alternatives sont largement utilisées pour les travaux de reconditionnement intermittents, la fracturation des puits de pétrole, l'acidification, la destruction de puits, le remplissage de gravier, etc. Sa puissance au frein maximale nominale est de 1866 kW (2500 HP) et la longueur de course est de203.2 mm(8”). Les diamètres des pistons vont de 3-3/4”à6-3/4”, tandis que toutes les pompes 2500HP adoptent le même modèle de partie motrice. Dans l'unité de pompe quintuple 2500HP, 20 tiges de traction en acier allié sont utilisées pour relier la partie fluide à la partie motrice. Lorsque la partie fluide est démontée, ces tiges sont retenues au niveau de la partie motrice. Les pistons et les bielles sont reliés par des colliers, ce qui facilite le démontage et l'entretien de la partie fluide.
|
BHP max. |
1866 kW (2500 HP) |
|
Charge max. de la bielle |
855 kN (192325 lbf) |
|
Course |
203.2 mm (8") |
|
Cercle d'eau spécifique max. |
330 tr/min |
|
Rapport de réduction |
6.353 : 1 |
|
Dimensions |
2199 × 1980 ×1113 mm |
|
Longueur × Largeur × Hauteur |
(86.6" × 78" × 43.8") |
|
Poids |
6760 kg (14903 lbs) |
|
Cycle d'eau spécifique (tr/min) |
115 |
150 |
200 |
250 |
330 |
|||||
|
Diamètre du piston |
Déplacement (L/min) |
Pression (Mpa) |
Déplacement (L/min) |
Pression (Mpa) |
Déplacement (L/min) |
Pression (Mpa) |
Déplacement (L/min) |
Pression (Mpa) |
Déplacement (L/min) |
Pression (Mpa) |
|
3- 3/4” |
802 |
120 |
1086 |
92.6 |
1446 |
69.6 |
1809 |
55.6 |
2385 |
42.2 |
|
4” |
912 |
105.6 |
1234 |
81.6 |
1643 |
61.2 |
2055 |
49 |
2710 |
37.1 |
|
4-1/2” |
1154 |
83.4 |
1563 |
64.3 |
2082 |
48.3 |
2604 |
38.6 |
3437 |
29.2 |
|
5” |
1427 |
67.5 |
1930 |
52.1 |
2574 |
39.1 |
3217 |
31.3 |
4247 |
23.7 |
-
-
