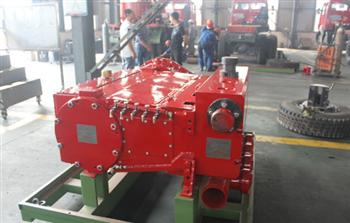

Pompe alternative à trois pistons
La pompe alternative à trois pistons 3ZB-750 ou 1000HP est de type à déplacement positif et largement utilisée dans les opérations pétrolières intermittentes telles que l'acidification, la fracturation et l'extinction de puits. Sa puissance de frein nominale maximale est de 750 KW (1000 HP), et la course est de 203,2 mm (8 po). Le diamètre du piston est de 4 po ou 4-1/2 po afin de répondre aux différentes exigences de pression et de débit. Tous les types de pistons (avec différents diamètres) sont équipés de la même extrémité motrice.
|
Type de pompe |
1000 |
|
Puissance d'entrée max. |
750 KW |
|
Charge max. de la bielle |
592000 N |
|
Course |
203.2 |
|
Cycle d'eau spécifique max. |
300 tr/min |
|
Rapport d'entraînement |
5.043:1 |
|
Dimensions |
2012 × 1410 × 1016 mm |
|
Poids |
3856 kg |
|
Cycle d'eau spécifique (tr/min) |
100 |
150 |
200 |
250 |
300 |
|||||
|
Diamètre du piston |
Déplacement (L/min) |
Pression (MPa) |
Déplacement (L/min) |
Pression (MPa) |
Déplacement (L/min) |
Pression (MPa) |
Déplacement (L/min) |
Pression (MPa) |
Déplacement (L/min) |
Pression (MPa) |
|
3-3/4” |
391 |
80 |
652 |
62.1 |
869 |
46.6 |
1086 |
37.3 |
1303 |
31.1 |
|
4” |
445 |
70 |
741 |
54.7 |
988 |
41 |
1236 |
32.8 |
1483 |
27.3 |
|
4-1/2” |
563 |
55 |
938 |
43.2 |
1251 |
32.4 |
1564 |
25.9 |
1876 |
21.6 |
|
5” |
695 |
45 |
1158 |
35 |
1544 |
26.2 |
1931 |
21 |
2317 |
17.5 |
-
-
