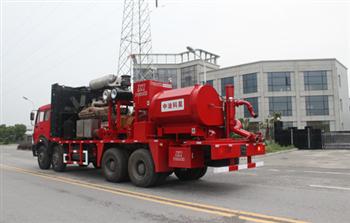

YLC105-1490 Фрекинг-трак (2000)
Фрекинг-трак YLC105-1490 (2000) относится к установкам гидроразрыва пласта на шасси, используемым на нефтегазовых месторождениях. Он применим для различных работ по гидроразрыву в скважинах большой, средней и малой глубины. С использованием трехплунжерных насосов 3ZB-1490 максимальное создаваемое давление достигает 105 МПа. Основными компонентами этой установки ГРП являются шасси, двигатель платформы, гидравлическая передача, трехплунжерный насос, коллектор высокого и низкого давления, а также гидравлическая и пневматическая система управления.
1. 2000/YLC105-1490 установка ГРП на шасси подходит для перекачивания различных жидкостей, включая содержащие проппант для гидравлического и кислотного ГРП. Кроме того, она хорошо работает при опрессовке.
2. Безопасность и надежность работы обеспечиваются за счет системы дистанционного управления, мобильной лаборатории и технологии сетевого управления.
3. Применяется устройство двойной защиты от превышения давления.
|
Продукт |
YLC2000 Фрекинг-трак (2000 Фрекинг-трак) |
|
Шасси |
Beiben 8 × 4/8 × 8 Опционально: BENZ/MAN |
|
Двигатель на раме |
Cummins KTA50-G8/MTU12V-4000 (2250 л.с.) |
|
Коробка передач на раме |
BY2000/Allison S9820M |
|
Плунжерный насос |
2500 Пятиплунжерный насос |
|
Максимальное давление |
105 МПа |
|
1290 × 1910 × 860 мм |
33600 kg |
|
Размер ≈10250 мм × 2500 мм × 3850 мм |
11300 мм ×2500 мм×4000 мм |
|
Передача |
Удельный водный цикл |
Расход (л/мин) |
Давление (МПа) |
||||
|
Диаметр |
4” |
4-1/2” |
5” |
4” |
4-1/2” |
5” |
|
|
I |
76 |
622 |
787 |
972 |
105 |
85 |
68.6 |
|
II |
105 |
867 |
1097 |
1335 |
92 |
73 |
58 |
|
III |
129 |
1060 |
1342 |
1657 |
76 |
60 |
47 |
|
IV |
160 |
1318 |
1668 |
2059 |
61 |
48 |
38 |
|
Ⅴ |
179 |
1476 |
1868 |
2307 |
54 |
43 |
34 |
|
Ⅵ |
223 |
1837 |
2325 |
2870 |
43 |
34 |
27 |
|
Ⅶ |
283 |
2333 |
2952 |
3644 |
34 |
27 |
21 |
-
-

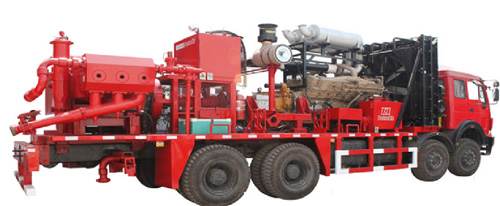

YLC105-1860
Гидравлический грузовик для ГРП YLC105-1860 (2500A) оснащен квинтуплексным плунжерным насосом, что обеспечивает этому насосному грузовику большую подачу и малые пульсации давления. Он подходит для большего разнообразия ситуаций ГРП, независимо от того, является ли скважина глубокой или мелкой. Максимальное давление может достигать 105 МПа....
-
-
YLC140-2080
Насосный агрегат ГРП YLC140-2080 (2800) оснащен двигателем мощностью 2235 кВт (3000 л.с.) и пятиплунжерным насосом для ГРП мощностью 2085 кВт (2800 л.с.), максимальное давление пятиплунжерного насоса достигает 140 МПа (20000 фунт/кв. дюйм). В состав этого насосного агрегата ГРП входит множество других типов оборудования, включая шасси, гидравлическую передачу, высок...
