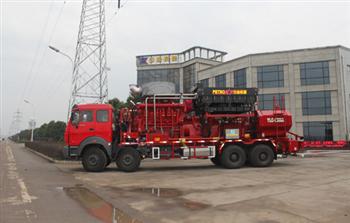

YLC105-1860 Гидроразрывной агрегат (2500A)
Гидроразрывной агрегат YLC105-1860 (2500A) оснащен пятиплунжерным насосом, что обеспечивает этому насосному агрегату большую подачу и малую пульсацию давления. Он подходит для более разнообразных условий гидроразрыва, независимо от того, скважина большой глубины или малой глубины. Максимальное давление может достигать 105 МПа. Основными частями этого насосного агрегата ГРП являются шасси, палубный двигатель, гидромеханическая передача, пятиплунжерный насос, манифольды, гидравлическая/пневматическая система и система дистанционного управления.
1. Гидроразрывной агрегат YLC105-1860 (2500A) использует пятиплунжерный насос мощностью 2500 л.с. и отличается большой подачей, малой пульсацией давления. Во всем корпусе агрегата возникают слабые вибрации.
2. Он применим для перекачки различных видов жидкостей при гидравлическом и кислотном разрыве пласта, даже при наличии в жидкостях проппантов. Кроме того, он может использоваться для проведения опрессовки.
3. Гидроразрыв может контролироваться с помощью системы дистанционного управления, передвижной лаборатории сбора данных и сетевых технологий управления. Таким образом, гидроразрыв становится более безопасным и надежным.
4.2500A гидроразрывной агрегат оснащен двойным устройством защиты от превышения давления.
|
Продукт |
YLC105-1860 Гидроразрывной агрегат (2500AГидроразрывной агрегат) |
|
Шасси |
Beiben 8 × 4/8 × 8 Опционально: BENZ/MAN |
|
Палубный двигатель |
CAT3512C/Cummins QSK60 |
|
Палубная коробка передач |
CAT TH55-E70/Allison S9825M |
|
Плунжерный насос |
2500 Пятиплунжерный насос |
|
Максимальное давление |
105 МПа |
|
1290 × 1910 × 860 мм |
37000 kg |
|
Размер ≈10250 мм × 2500 мм × 3850 мм |
11300 мм ×2500 мм×4000 мм |
|
Передача |
Удельный водный цикл |
Расход (л/мин) |
Давление (МПа) |
||||
|
Диаметр |
3-3/4” |
4” |
4-1/2” |
3-3/4” |
4” |
4-1/2” |
|
|
I |
48 |
347 |
394 |
499 |
121 |
105 |
84.7 |
|
II |
65 |
473 |
536 |
679 |
121 |
105 |
84.7 |
|
III |
88 |
642 |
728 |
922 |
121 |
105 |
84.7 |
|
IV |
121 |
875 |
993 |
1256 |
96 |
90 |
71 |
|
Ⅴ |
163 |
1186 |
1345 |
1702 |
70 |
66 |
52 |
|
Ⅵ |
220 |
1596 |
1810 |
2291 |
52 |
49 |
39 |
|
Ⅶ |
299 |
2171 |
2462 |
3115 |
38 |
36 |
28 |
-
-
