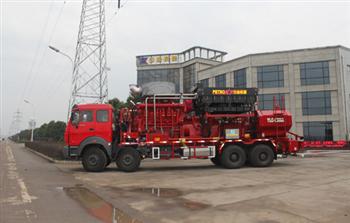

YLC105-1860 Caminhão de Fraturamento Hidráulico (2500A)

O caminhão de fraturamento hidráulico YLC105-1860 (2500A) é configurado com uma bomba de êmbolo quíntuplo, que confere a este caminhão bomba um grande deslocamento e pequena flutuação de pressão. É adequado para situações de fraturamento mais variadas, seja o poço de grande profundidade ou de pequena profundidade. A pressão máxima pode chegar a 105 MPa. As principais partes deste bombeador de fraturamento são o chassi, motor de plataforma, transmissão hidromática, bomba de êmbolo quíntuplo, coletores, sistema hidráulico/pneumático e sistema de controle remoto.

Clique para ampliar

Características

1. O caminhão de fraturamento hidráulico YLC105-1860 (2500A) adota uma bomba de êmbolo quíntuplo de 2500 hp e apresenta grande deslocamento, pequena flutuação de pressão. Ocorre choque fraco em todo o corpo do caminhão.

2. É aplicável para bombear diferentes tipos de líquidos em fraturamento hidráulico e ácido, mesmo quando há propantes nos líquidos. Além disso, está disponível para realizar teste de pressão.

3. O fraturamento pode ser controlado por sistema de controle remoto, van de dados e tecnologia de controle em rede. Dessa forma, o fraturamento é mais seguro e confiável.

4. O caminhão de fraturamento hidráulico 2500A é equipado com dispositivo duplo de proteção contra sobrepressão.

Técnico

Parâmetros da Unidade de Mistura Automática de Cimento	YLC105-1860 Caminhão de Fraturamento (2500A Caminhão de Fraturamento)
Produto	Beiben 8 × 4/8 × 8 Opcional: BENZ/MAN
Motor do Deck	CAT3512C/Cummins QSK60
Caixa de Câmbio do Deck	CAT TH55-E70/Allison S9825M
Bomba de êmbolo	2500 Bomba de Pistão Quíntuplo
Pressão Máxima	105 MPa
Peso	37000 kg
Tamanho	11300 mm × 2500 mm × 4000 mm

Desempenho Parâmetros(Frequência de Rotação do Motor n=1900 r/min)

Mudança	Água Específica Ciclo	Deslocamento (L/min)			Pressão (MPa)
Diâmetro		3-3/4”	4”	4-1/2”	3-3/4”	4”	4-1/2”
I	48	347	394	499	121	105	84.7
II	65	473	536	679	121	105	84.7
III	88	642	728	922	121	105	84.7
IV	121	875	993	1256	96	90	71
Ⅴ	163	1186	1345	1702	70	66	52
Ⅵ	220	1596	1810	2291	52	49	39
Ⅶ	299	2171	2462	3115	38	36	28
