Workover XJ250

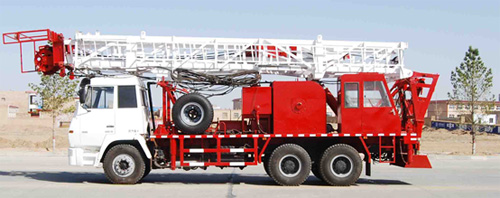

A sonda de workover XJ250 contém um guincho de tambor único e uma torre de elevação hidráulica dupla (ou simples). É uma sonda de perfuração para intervenção em poços. Sua potência provém da caixa de transmissão hidráulica ou do motor do chassi. Esta sonda de perfuração de workover possui estrutura simples e é adequada para operação móvel. Além disso, sua instalação é fácil e a manutenção é conveniente.
Workover XJ250
1. A sonda de intervenção XJ250 adota uma torre dupla de 21 m (68,90 pés) ou uma torre simples de 18 m (59,06 pés).
2. O chassi chinês 6 × 4 ou 6 × 6 é opcional para os clientes, a fim de aumentar sua velocidade e capacidade de travessia de terrenos acidentados.
3. Para o guincho de tambor único, o carretel de areia e o freio de bancada são opcionais. Além disso, os clientes podem escolher o retardador hidráulico 122 como sistema de assistência de frenagem, se necessário.
4. A subestrutura da torre é suspensa na traseira da sonda de intervenção XJ250. Ela é configurada com uma bancada de trabalho simples e fácil de instalar.
5. O sistema rotativo é opcional para realizar a operação rotativa.
O workover começa removendo a cabeça do poço, em seguida levanta o suspensor da coluna de produção da cabeça do revestimento, iniciando assim a retirada da completação do poço. A coluna será sempre fixada no lugar por pelo menos um packer de produção. Se o packer for recuperável, ele pode ser liberado facilmente e retirado junto com a coluna de completação. Se for permanente, é comum cortar a tubulação logo acima dele e retirar a parte superior da coluna. Se necessário, o packer e a tubulação deixados no poço podem ser fresados, embora mais comumente a nova completação o utilize, instalando um novo packer logo acima e descendo nova tubulação até o topo do antigo.
|
Modelo |
XJ250 |
|
Profundidade de Serviço (tubulação UE de 2 7/8 pol.) |
3200 m |
|
Profundidade de Workover (DP de 2 7/8 pol.) |
2000 m |
|
Carga Máxima no Gancho kN (lb) |
675 kN (151746 lb) |
|
Carga Nominal no Gancho kN (lb) |
400 kN (89924 lb) |
|
Tipo de Guincho |
≥ tambor simples/ tambor duplo |
|
Potência Nominal do Guincho |
187 KW/250HP |
|
Modelo do Motor |
CAT C-9 |
|
Potência do Motor |
300 hp (224 KW) |
|
Altura do Derrick |
18 m |
|
Diâmetro do Wireline |
22 mm |
|
Quantidade efetiva de linhas |
6 |
|
Velocidade máxima de elevação do gancho |
1.5 m/s |
