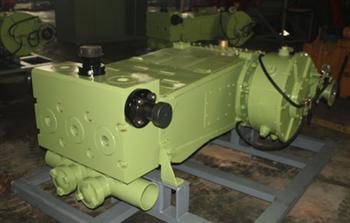

Bomba de Plunger Triplex 600HP
A bomba de plunger triplex 600HP é uma bomba recíproca horizontal de ação simples. Sua potência nominal máxima de entrada é de 600 HP. Esta bomba de deslocamento positivo é amplamente utilizada em serviços intermitentes de workover, como acidificação, cimentação, fraturamento, matança de poço e preenchimento com cascalho. Seus componentes principais são conjuntos de extremidade de potência, conjuntos de extremidade de fluido e conjuntos de redutor de engrenagens. Com grande potência, alta pressão e peso leve, a bomba de plunger triplex 600HP é adequada para cimentação hidráulica de poços de petróleo e gás, e para pequenas operações de fraturamento.
1. O conjunto do redutor de engrenagens pode ser instalado no lado direito ou esquerdo da bomba. E há 17 instalações para o redutor, o que permite que esta bomba de plunger triplex 600HP se adapte a várias aplicações.
2. Dois tamanhos de corpo de bomba são projetados para instalação com diferentes êmbolos, de modo a obter diferentes pressões e deslocamentos.
3. O cliente pode escolher diferentes conjuntos de vedação, conjuntos de válvula e flange de descarga ao adquirir nossas bombas de plunger triplex 600HP. Mais opções podem atender a diferentes requisitos e bombear fluidos especiais sob diferentes condições.
4. O peso da bomba não mudará significativamente, sujeito a diferentes tamanhos de êmbolo e outras opções. O erro de peso da bomba permanecerá dentro de ±5% do peso total.
|
Modelo |
Bomba 600 (Longa) |
Bomba 600 (Curta) |
|
Potência Máxima Nominal no Eixo |
447 KW |
447 KW |
|
Carga Máxima da Haste: |
445000 N |
445000 N |
|
Comprimento do Curso |
152.4 mm |
152.4 mm |
|
Máx. Círculo de Água Específico |
450 rpm |
450 rpm |
|
Relação de Transmissão |
4.61:1 |
4.61:1 |
|
Dimensão |
1626 × 1366 ×607 mm |
1292 × 1366 ×607 mm |
|
Peso |
2492 kg |
2155 kg |
|
Círculo de Água Específico |
50 |
120 |
200 |
300 |
450 |
|||||
|
Êmbolo Diâmetro |
Deslocamento (L/min) |
Pressão (Mpa) |
Deslocamento (L/min) |
Pressão (Mpa) |
Deslocamento (L/min) |
Pressão (Mpa) |
Deslocamento (L/min) |
Pressão (Mpa) |
Deslocamento (L/min) |
Pressão (Mpa) |
|
3” |
104 |
97.5 |
250 |
97.2 |
110 |
58.3 |
625 |
38.9 |
938 |
25.9 |
|
3-1/2” |
142 |
71.7 |
341 |
70 |
150 |
42.8 |
851 |
28.6 |
1277 |
19 |
|
4” |
185 |
54.9 |
445 |
54.6 |
196 |
32.8 |
1112 |
21.9 |
1668 |
14.6 |
|
4-1/2” |
235 |
43.4 |
563 |
43.2 |
248 |
25.9 |
1407 |
17.3 |
2111 |
11.5 |
-
-
