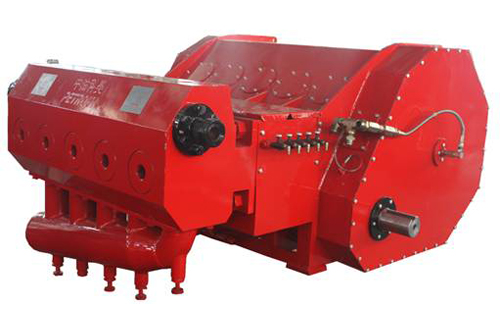

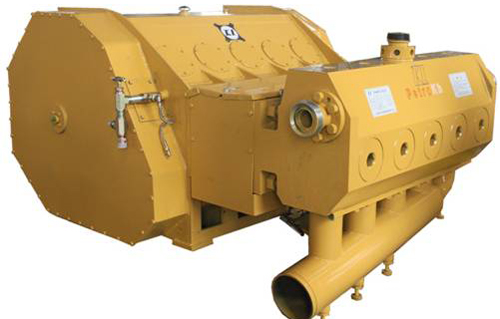

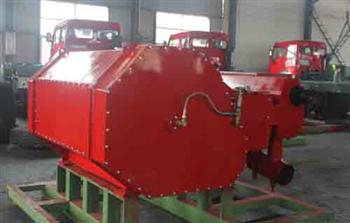

Unidade de Bomba Quíntupla 2500HP

2500HP

A unidade de bomba quíntupla 2500HP é uma bomba horizontal projetada para realizar operações em campos petrolíferos em condições de bombeamento severas. As bombas de deslocamento positivo alternativas são amplamente utilizadas para workovers intermitentes, fraturamento de poços de petróleo, acidificação, abate de poços, preenchimento com cascalho, etc. Sua potência máxima nominal é de 1866 kW (2500 HP) e o comprimento do curso é de 203,2 mm (8”). Os diâmetros do êmbolo variam de 3-3/4” a 6-3/4”, enquanto todas as bombas 2500HP adotam o mesmo modelo de extremidade de potência. Na unidade de bomba quíntupla 2500HP, 20 hastes de tração em aço-liga são usadas para conectar a extremidade do fluido à extremidade de potência. Quando a extremidade do fluido é desmontada, essas hastes são retidas na extremidade de potência. Os êmbolos e as bielas são unidos com grampos, o que torna a desmontagem e manutenção da extremidade do fluido mais convenientes.

Clique para ampliar
  • Parâmetros da Unidade de Bomba Quíntupla 2500HP

    • BHP Máx.

    1866kW (2500 HP)

    Carga Máx. da Biela

    855 kN (192325 lbf)

    Curso

    203.2 mm (8")

    Máx. Círculo de Água Específico

    330 rpm

    Relação de Transmissão

    6.353 : 1

    Dimensão

    2199 × 1980 ×1113 mm

    Comprimento × Largura × Altura

    (86.6" × 78" × 43.8")

    Peso

    6760 kg (14903 libras)

  • Desempenho da Unidade de Bomba Quíntupla de 2500HP

    • Círculo de Água Específico(rpm)

    115

    150

    200

    250

    330

    Êmbolo Diâmetro

    Deslocamento

    (L/min)

    Pressão (Mpa)

    Deslocamento

    (L/min)

    Pressão (Mpa)

    Deslocamento

    (L/min)

    Pressão (Mpa)

    Deslocamento

    (L/min)

    Pressão (Mpa)

    Deslocamento

    (L/min)

    Pressão (Mpa)

    3- 3/4”

    802

    120

    1086

    92.6

    1446

    69.6

    1809

    55.6

    2385

    42.2

    4”

    912

    105.6

    1234

    81.6

    1643

    61.2

    2055

    49

    2710

    37.1

    4-1/2”

    1154

    83.4

    1563

    64.3

    2082

    48.3

    2604

    38.6

    3437

    29.2

    5”

    1427

    67.5

    1930

    52.1

    2574

    39.1

    3217

    31.3

    4247

    23.7
