Les unités d'acidification apportent des capacités de pompage haute puissance, de transport d'acide et de mélange de fluides sur le site du puits dans un ensemble unique. Nos unités d'équipements de fracturation hydraulique et d'acidification sont conçues efficacement et entièrement intégrées, permettant aux opérateurs d'effectuer plusieurs traitements d'acidification en succession rapide.

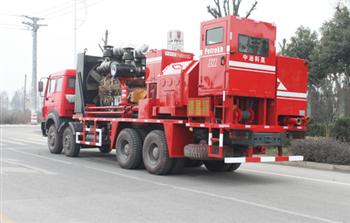

L'unité d'acidification YLC105-1200 est équipée d'une pompe à piston triplex horizontale à fonction unique. Lorsqu'elle fonctionne, la pompe à piston est entraînée par le moteur diesel du véhicule, tandis que pendant la conduite, la pompe est entraînée par le moteur du châssis. Cet équipement d'acide à pompe triplex est principalement utilisé pour l'acidification de puits profonds/moyennement profonds/peu profonds dans les champs pétrolifères. En outre, il peut également être utilisé pour laver les puits de pétrole/gaz/pétrole, effectuer des tests de pression, etc.
1. L'unité d'acidification YLC105-1200 adopte une pompe à piston triplex de type 1800 de nouveau modèle, ce qui confère à cette unité d'excellentes performances de travail et une maintenance pratique.
2. Elle est applicable à plusieurs types de travaux de pompage, y compris la fracturation hydraulique avec agents de soutènement, la fracturation acidifiante, le pompage de liquides hétérogènes à haute pression, les tests de pression, etc.
3. Dans l'unité d'acidification YLC105-1200, il y a une cabine spécialement dédiée aux opérations, ce qui rend la manipulation plus pratique.
Paramètres
|
Châssis |
Norther Benze 8 × 4 |
|
Moteur |
KTA38-C1200 |
|
Transmission |
BY920 |
|
Pompe à piston |
3ZB-1120 |
|
Pression de travail max. |
99 Mpa (4”Piston) |
|
Débit max. |
2552 L/min (5”Piston) |
|
Taille de piston optionnelle |
4” 4-1/2” 5” |
|
Puissance d'entrée max. de la pompe à piston |
1120 KW |
|
L × l × H |
2199 mm ×1472 mm×1113mm |
|
2012 × 1410 ×1016 mm |
≤4500 kg |
|
Rapport |
Cycle d'eau spécifique |
Débit (L/min) |
Pression (MPa) |
||||
|
Diamètre du piston |
4” |
4-1/2” |
5” |
4” |
4-1/2” |
5” |
|
|
I |
78 |
385 |
487 |
602 |
105 |
86 |
69 |
|
II |
116 |
575 |
728 |
899 |
72 |
57 |
46 |
|
III |
161 |
797 |
1008 |
1245 |
52 |
41 |
33 |
|
IV |
240 |
1184 |
1498 |
1850 |
35 |
28 |
22 |
|
Ⅴ |
330 |
1633 |
2067 |
2552 |
25 |
20 |
16 |
-
-
