Machines pétrolières Accueil » Produits » Unités de cimentation » Unité de cimentation GJC45-21

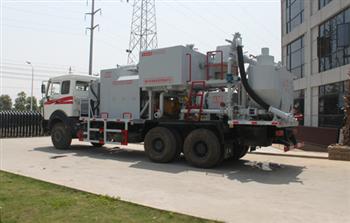

Unité de cimentation GJC45-21

Unité de cimentation GJC45-21

L'unité de cimentation GJC45-21 est un camion de cimentation haute pression, grand débit et à pompe unique. Elle adopte le système de mélange automatique ACM-III et la pompe à piston triplex 3ZB-450 comme pompe principale. Ce skid de cimentation peut fonctionner seul pour effectuer la cimentation lors de la fracturation hydraulique.

Cliquez pour agrandir
  • Principe de fonctionnement
  •  L'unité de cimentation GJC45-21 est équipée d'une pompe à piston triplex horizontale à fonction unique. Lorsque le camion fonctionne, la pompe à piston triplex est entraînée par un moteur diesel au-dessus du châssis. Lorsque le camion roule, la pompe à piston triplex est entraînée par un moteur diesel sous le châssis. Le système de fonctionnement du camion peut être réalisé par le système de circuits, le système hydraulique, le système pneumatique et le système de transmission mécanique. Toutes les commandes de l'unité de cimentation GJC45-21 sont concentrées sur la console et peuvent être actionnées par une seule personne. De plus, le fonctionnement est automatique, pratique et fiable.

  • Application
  • L'unité de cimentation GJC45-21 est principalement utilisée dans les champs pétrolifères profonds, moyens et peu profonds. Elle peut effectuer elle-même les travaux de fracturation, tels que la boue auto-assistée, l'injection de boue auto-assistée, le remplacement de boue auto-assistée, etc. Elle peut également être utilisée pour le lavage des puits, les travaux de puits peu profonds, etc. Le plus grand avantage du camion est qu'un seul véhicule peut réaliser le travail pour une profondeur de puits de 450 m. La plage de température applicable est comprise entre -40 et 50 °C.

  • Paramètres du skid de cimentation GJC45-21
  • Produit

    GJC45-21 Unité de cimentation

    Châssis

    Beiben 6 × 4/6 × 6/ Shacman 6 × 4

    Moteur de pont

    Cummins KT19-C525/DDC S60

    Boîte de vitesses de pont

    BY400/Allison OFS4700

    Pompe à piston

    600 Pompe

    Pression maximale

    45 MPa

    Déplacement maximal

    2100 L/min

    Pompe centrifuge d'injection

    4 × 3/2 × 3 (Optionnel)

    Pompe centrifuge d'amorçage

    RA 6 × 5/ PN 6 × 5 (Optionnel)

    Pompe centrifuge d'alimentation en eau

    4 × 3/ 2 × 3 (Optionnel)

    2012 × 1410 ×1016 mm

    22000 kg

    Taille

    ≈10250 mm×2500 mm×3850 mm
