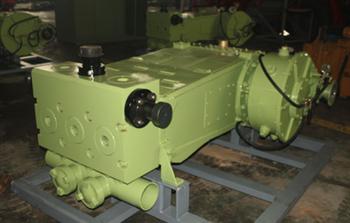

مضخة مكبسية ثلاثية بقدرة 600 حصان
مضخة المكبسية الثلاثية بقدرة 600 حصان هي مضخة ترددية أفقية أحادية الفعل. أقصى قدرة إدخال مقدرة لها هي 600 حصان. تُستخدم مضخة الإزاحة الموجبة هذه على نطاق واسع في خدمات الصيانة المتقطعة مثل الحمض، والأسمنت، والتكسير، وإزالة الآبار، وملء الحصى. مكوناتها الرئيسية هي مجموعات طرف الطاقة، ومجموعات طرف السوائل، ومجموعات علبة التروس المخفضة. بفضل قدرتها الكبيرة، وضغطها العالي، ووزنها الخفيف، فإن مضخة المكبسية الثلاثية بقدرة 600 حصان مناسبة لأسمنت الآبار النفطية والغازية الهيدروليكي، ولأعمال التكسير صغيرة الحجم.
1. يمكن تركيب مجموعة علبة التروس المخفضة على الجانب الأيمن أو الأيسر من المضخة. وهناك 17 تركيبًا لعلبة التروس المخفضة، مما يسمح لمضخة المكبسية الثلاثية بقدرة 600 حصان هذه بالتكيف مع تطبيقات مختلفة.
2. تم تصميم حجمين لجسم المضخة للتركيب مع مكابس مختلفة لتحقيق ضغط وإزاحة مختلفين.
3. يمكن للعميل اختيار مجموعة حشو مختلفة، ومجموعة صمام، وشفط تصريف عند شراء مضخات المكبسية الثلاثية بقدرة 600 حصان لدينا. توفر الخيارات الإضافية متطلبات مختلفة وضخ سوائل خاصة تحت ظروف مختلفة.
4. لن يتغير وزن المضخة بشكل كبير تبعًا لحجم المكبس المختلف والخيارات الأخرى. سيبقى خطأ وزن المضخة ضمن ±5% من الوزن الإجمالي.
|
الموديل |
مضخة 600 (طويلة) |
مضخة 600 (قصيرة) |
|
أقصى قدرة حصانية مقدرة للفرامل |
447 KW |
447 KW |
|
أقصى حمل للقضيب: |
445000 N |
445000 N |
|
طول الشوط |
152.4 mm |
152.4 mm |
|
أقصى دائرة مياه محددة |
450 دورة في الدقيقة |
450 دورة في الدقيقة |
|
نسبة القيادة |
4.61:1 |
4.61:1 |
|
الأبعاد |
1626 × 1366 ×607 مم |
1292 × 1366 ×607 مم |
|
الوزن |
2492 kg |
2155 kg |
|
دائرة المياه النوعية |
50 |
120 |
200 |
300 |
450 |
|||||
|
المكبس القطر |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
|
3” |
104 |
97.5 |
250 |
97.2 |
110 |
58.3 |
625 |
38.9 |
938 |
25.9 |
|
3-1/2” |
142 |
71.7 |
341 |
70 |
150 |
42.8 |
851 |
28.6 |
1277 |
19 |
|
4” |
185 |
54.9 |
445 |
54.6 |
196 |
32.8 |
1112 |
21.9 |
1668 |
14.6 |
|
4-1/2” |
235 |
43.4 |
563 |
43.2 |
248 |
25.9 |
1407 |
17.3 |
2111 |
11.5 |
-
-
