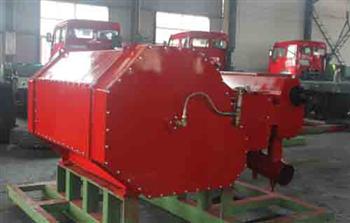

وحدة مضخة خماسية بقدرة 2500 حصان
وحدة المضخة الخماسية بقدرة 2500 حصان هي مضخة أفقية مصممة لتلبية عمليات حقول النفط في ظروف الضخ القاسية. تُستخدم مضخات الإزاحة الإيجابية الترددية على نطاق واسع في عمليات الصيانة المتقطعة، وتكسير آبار النفط، والمعالجة الحمضية، وقتل الآبار، وملء الحصى، وغيرها. تبلغ القدرة القصوى المقدرة 1866 كيلوواط (2500 حصان) وطول الشوط 203.2 مم (8 بوصات). تتراوح أقطار المكابس من 3-3/4 بوصة إلى 6-3/4 بوصة، بينما تتبنى جميع مضخات 2500 حصان نفس نموذج الطرف الكهربائي. في وحدة المضخة الخماسية بقدرة 2500 حصان، يتم استخدام 20 قضيب سحب من سبائك الصلب لتوصيل الطرف السائل بالطرف الكهربائي. عند فك الطرف السائل، تبقى هذه القضبان في الطرف الكهربائي. يتم توصيل المكابس وقضبان التوصيل بواسطة مشابك، مما يجعل تفكيك وصيانة الطرف السائل أكثر ملاءمة.
|
أقصى قدرة حصانية مكبحية |
1866 كيلوواط (2500 حصان) |
|
أقصى حمل لذراع التوصيل |
855 كيلونيوتن (192325 رطل-قوة) |
|
الشوط |
203.2 مم (8\") |
|
أقصى سرعة لدورة الماء |
330 دورة في الدقيقة |
|
نسبة التروس |
6.353 : 1 |
|
الأبعاد |
2199 × 1980 ×1113 مم |
|
الطول × العرض × الارتفاع |
(86.6" × 78" × 43.8") |
|
الوزن |
6760 كجم (14903 رطل) |
|
دورة المياه النوعية (دورة/دقيقة) |
115 |
150 |
200 |
250 |
330 |
|||||
|
قطر الكباس |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
الإزاحة (لتر/دقيقة) |
الضغط (ميجا باسكال) |
|
3- 3/4” |
802 |
120 |
1086 |
92.6 |
1446 |
69.6 |
1809 |
55.6 |
2385 |
42.2 |
|
4” |
912 |
105.6 |
1234 |
81.6 |
1643 |
61.2 |
2055 |
49 |
2710 |
37.1 |
|
4-1/2” |
1154 |
83.4 |
1563 |
64.3 |
2082 |
48.3 |
2604 |
38.6 |
3437 |
29.2 |
|
5” |
1427 |
67.5 |
1930 |
52.1 |
2574 |
39.1 |
3217 |
31.3 |
4247 |
23.7 |
-
-
2800HP

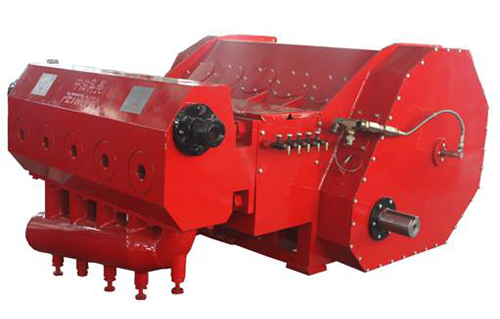

بالنسبة لمضخة المكبس الخماسية عالية القدرة بقدرة 2800 حصان، تبلغ القدرة الحصانية المكبحية المقدرة 2080 كيلوواط (2800 حصان)، وطول الشوط 203.2 مم (8 بوصات). بالإضافة إلى ذلك، فإن قطر المكبس اختياري من 3-3/4 بوصة إلى 5 بوصات بحيث يمكنها تلبية المتطلبات المتنوعة للضغط والإزاحة. على الرغم من أن مضخات 2800 حصان لها أطراف سائلة مختلفة، إلا أنها...
-
-
1000HP

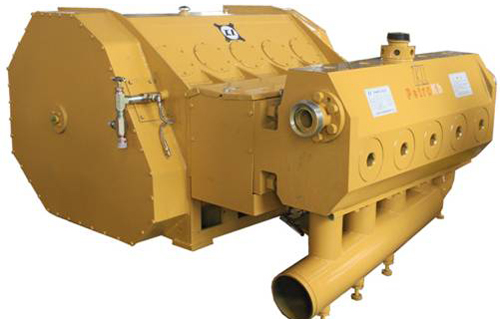

تشترك قاعدة مضخة المكبس الخماسية بقدرة 1000 حصان في جميع مزايا مضخات 600 حصان. بالإضافة إلى ذلك، فإن معدات الضخ هذه ذات قدرة إخراج كبيرة ويمكنها إكمال عمليات تدعيم الآبار، والمعالجة الحمضية، وملء الحصى، وقتل الآبار، وغيرها من خلال التوصيل المتتالي....
